煤化工、化工廢水處理
鉆井污泥漿廢水處理系統——5t/h
時間:2015-05-14 作者:源禹環保 瀏覽數:
    根據需方要求,處理鉆井泥漿5t/h(含固量≤0.25%)。本方案按每天三班運轉,并適當考慮處理余量,按平均處理120噸/每天的要求設計(本系統設計的運行環境溫度≥50℃)。

    進入污泥處理站的鉆井污泥漿的水質條件如下表所示:

名稱 PH 含固率(%) COD(mg/L)  色度(倍)  SS(mg/L)  石油類(mg/L)
進水  6~9  ≤0.25 ≤50000 ≤2000 ≤2500 ≤30

    廢水經處理后達到國家《污水綜合排放標準》GB8978-1996,一級排放標準。

名稱 PH COD(mg/L)
BOD(mg/L)  色度(倍)  SS(mg/L)  石油類(mg/L)
進水  7~8  ≤100 ≤20 ≤50 ≤60 ≤10

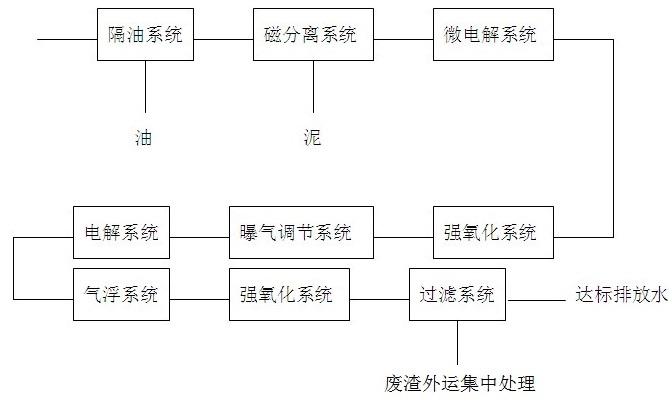

    工藝流程圖:

    技術特點:
(1)采用先進成熟、穩定、實用、經濟、合理的處理工藝和設備,實用性與先進性兼顧,以實用可靠為主。鉆井污泥漿處理構筑物平面與空間布局合理,結構緊湊,并做成橋塊式,可放在車輛上,節省投資并確保與整體環境相協調。
(2)采用燒結式鐵碳微電解填料,大幅降低用電的成本及用藥的成本,同時,后續的強氧化系統的藥劑可大幅度減少,降低運行成本,并對降低廢水的COD起了很大的作用。
(3)遇到鉆井污泥漿在量和質在允許范圍內的變化,系統可自動調節,設備運行正常。超常變化,系統能及時報警,整套系統會停止工作。
(4)防腐:本污水處理工程中,部分物品和材料處于腐蝕性環境,需進行防腐考慮,以減少水中污染物和腐蝕性氣體對構筑物、建筑物、設備和設施等的腐蝕,確保設備和設施的運行安全,保證工程質量,保持處理設備的美觀。
(5)系統運行操作靈活、監控、報警,運行操作實行半自動化控制(可以設計成電腦控制,全自動控制的系統)。

    調試情況

未處理的鉆井污泥漿廢水

處理后出水情況

    工藝流程描述:
    鉆井污泥漿經泥漿泵吸入,通過隔油池隔油后,泵入磁分離系統,進入磁分離機的泥漿分別經過各攪拌桶,分別加入混凝劑、絮凝劑、磁助劑。攪拌后進入磁分離機的主機,磁分離部分分離,通過壓泥機后,污泥排出機外,可裝袋,也可裝入鐵箱,外運填埋;污水進入調節池加酸,調PH值至2.5~3,泵入微電解池,在微曝氣的情況下電解3小時,PH≈5左右,進入斜板沉淀池,沉淀后的廢水加酸調PH值后,進入強氧化池,在強氧化池加強氧化劑、催化劑攪拌后進入反應階段,為了充分反應,延長反應時間,強氧化池設計成迷宮式,出水泵入曝氣調節池,曝氣調節池配置有PH自動測控儀和自動加堿裝置,自動加混凝劑裝置,在潛水曝氣機的攪拌下將PH值調到6.5左右。羅茨風機通過潛水曝氣機連續曝氣充氧,水中的二價鐵離子變成三價鐵離子。曝氣后的廢水進入中間水池1,上清液泵入電解槽電解,中國的石油以烴類為主,以直長鏈及環鏈狀的形態存在,通過電解,直長鏈與環鏈狀被打斷,可被后續的氣浮刮渣去除;重金屬,電解如用鋁極板,在PH=4~8的范圍內,Cu,Zn和Cr(Ⅵ)均可有效去除;采用鐵極板作為陽極板,溶解產生的二價鐵離子還原為三價鐵離子,將二價鉻變成三價鉻,隨著電解過程的進行,廢水中氫離子逐漸減少,結果使廢水堿性增強,在堿性條件下,三價鉻和三價鐵以氫氧化鉻和氫氧化鐵的形式沉淀下來。
    電解后的廢水經加入絮凝劑后直接排入氣浮池,除了電解時產生的氫氣、氧氣外,氣浮池本身附有的艾杜爾氣液二相泵產生大量的微小氣泡,氣泡能氧化廢水中的有機物,又能把廢水中的雜質托到頂部,由刮渣機刮去,然后再過一次強氧化系統,清液泵入過濾系統,第一組罐子是石英沙填料,第二組罐子是活性碳。按需要將管道聯接,適用于是否反沖洗。
    通過以上處理過程,COD、BOD、SS、油類等指標都達到國家標準。但氯化物仍然不達標。因而,進入“深度預處理+MVR多效蒸發”的深度凈化系統,使廢水氯化物達標排放。

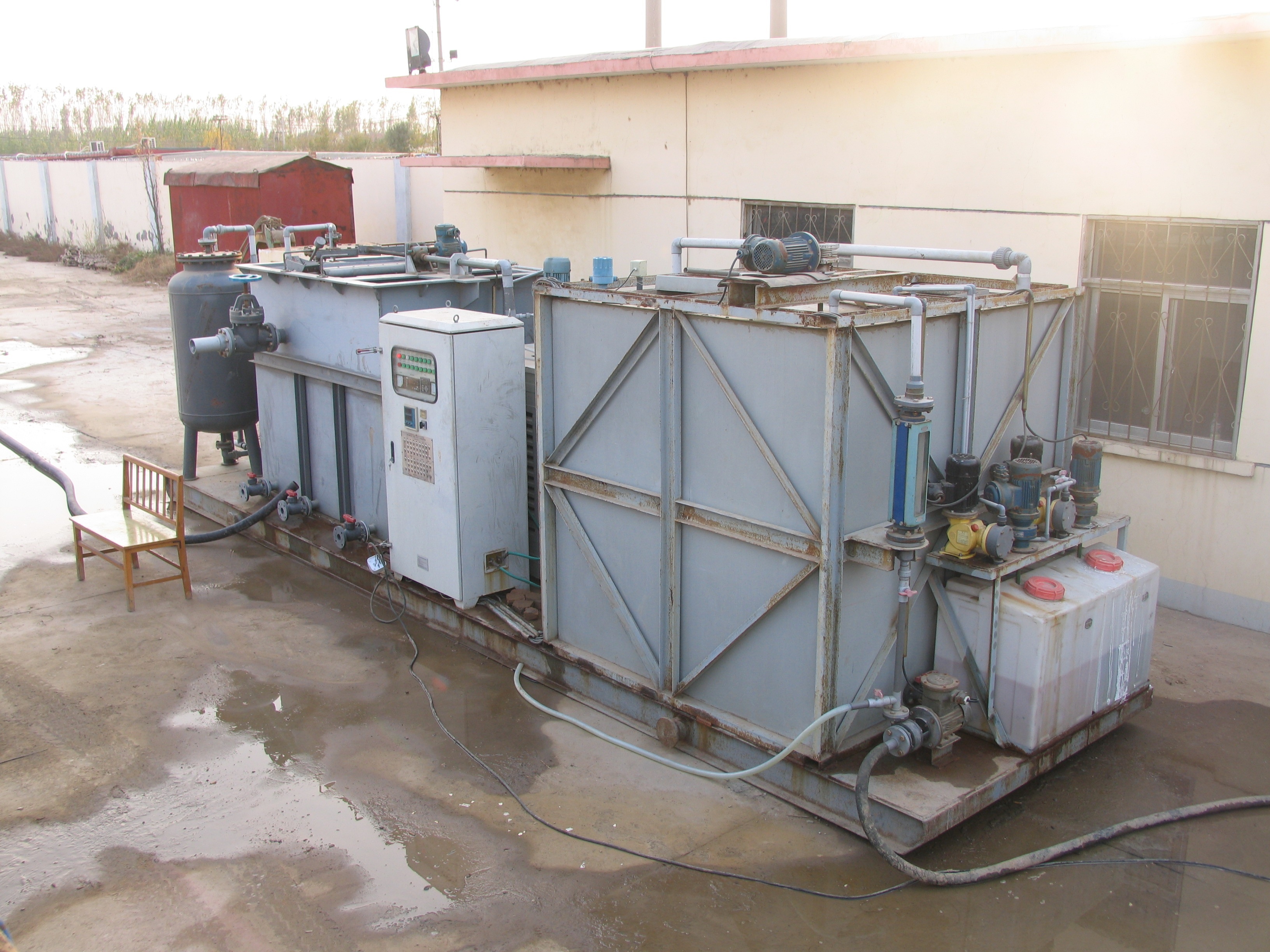

    工程實圖:
